Ceea ce urmeaza este un instrument de calcul la rezistenta si la sageata (deformatia maxima) pentru grinzi metalice IPE sau HEA.

Datele de intrare se introduc in casutele de text sau se selecteaza dupa dupa cum urmeaza:

  • se alege din lista sectiunea grinzii – profil HEA sau IPE
  • se alege din lista tipul otelului S235 sau S355
  • se alege modul de aplicare a incarcarii
  • se introduce valoarea incarcarii in kgf (kilograme forta) pentru incarcarea concentrata sau in kgf/m (kilograme forta pe metru) in cazul incarcarii distribuite
  • se bifeaza daca in calcul sa fie considerata si greutatea proprie a profilului metalic
  • se introduce lungimea intre reazame (deschiderea grinzii)

Instantaneu la REZULTATE va aparea procentul din capacitatea portanta, la care se ajunge cu datele introduse, deformatia maxima facuta de grinda si deformatia maxima admisibila.


Atentie!! – programul nu verifica stabilitatea (locala sau generala) a profilului. Sageata admisibila a fost considerata l/200.

Pentru ce proiecte de case si tipuri de structura sa optam? Pentru majoritatea oamenilor achizitia sau construirea unei case reprezinta cea mai semnificativa investitie. Soliditatea si durabilitatea au fost si sunt cuvinte de ordine atunci cand ne referim la casa pe care ne prompunem sa o realizam. Din acest motiv exista o orientare perfect justificata catre sistemele costructive traditionale, acestea avand garantia testarii in timp.Totusi, daca pana acum 10-15 ani orice sistem constructiv netraditional era privit la noi ca o “ciudatenie”, in prezent, clientii au inceput sa fie mai deschisi catre solutii noi si sistemele constructive netraditionale castiga teren.

Sisteme constructive (sus: zidarie portanta, ICF's -Amvic jos: lemn, metal)

I. Sistemele traditionale.

Casele din zidarie

Daca suntem rigurosi cu sensul  termenului, sistemele traditionale  pentru constructia de case (in sensul de locuinte unifamiliale) la noi in tara sunt rezumate foarte bine in Muzeul Satului. Case de pamant batut, case de paianta sau chirpici, case  din barne de lemn, case de zidarie de caramida (dar lipita cu argila, sau mortar de var) reprezinta larga majoritate a  locuintelor unifamiliale construite in Romania, pana in anii 90, in special in mediul rural. Este evident ca nu aceasta este “traditionalul” pe care il viseaza oamenii; cei mai multi se gandesc la o constructie trainica, din zidarie de caramida, cu fundatii, stalpi, grinzi, centuri si plansee din beton armat (vezi articol). Cu toate ca aportul de rezistenta dat de elementele din beton este determinant, acest sistem constructiv, identificat ca fiind traditional, se numeste sistem cu pereti din zidarie portanta. Riscul seismic prezent in multe zone din Romania a determinat combinarea zidariei simple cu elementele de beton armat amintite, comportamenul unor astfel de structuri la sarcini orizontale (ex. cutremur) fiind mult imbunatatit comparativ cu casele construite exclusiv din zidarie. continue reading…

Cateva mici comentarii la acest fenomen si la stirile despre el care au aparut pe media de la noi.

Fara indoiala, imaginile sunt “cutremuratorare”, dar avand in vedere ca tsunami-ul a fost anuntat cu ceva vreme inainte, sper ca nu au fost multe pierderi de vieti – tinand cont si de disciplina si pregatirea japonezilor vis a vis de astfel de fenomene.

continue reading…

Cote de nivel, reprezentare si simboluri

Cotele de nivel in proiectele de constructii

Cotele de nivel se utilizeaza pentru specificarea pozitiei pe verticala a elementelor de constructii. In planuri, ele sunt reprezentate printr-un numar incadrat intr-un dreptunghi.  In desenele de fatade si in sectiuni, pot fi folosite mai multe simboluri, insotite de textul care reprezinta nivelul. Nivelul se exprima in metri cu doua sau cu trei zecimale.

Cota ±0,00 COTA ZERO, este nivelul de referinta fata de care sunt exprimate toate cotele de nivel dintr-un proiect. In mod conventional, dar nu este o regula, cota +/-0,00 se atribuie nivelului pardoselii finite a parterului. continue reading…

Biroul de proiectare Noiconstruim, a lansat site-ul www.demetal.ro. Prin aceasta pagina de internet  venim in ajutorul clientilor nostri cu informatii despre tarifele de proiectare si preturile de executie ale structurilor metalice,   proiectare structuri metalice din biroul nostru, sistemele constructive utilizate la constructii din metal.

“Piesa de rezistenta” a site-ului este Estimatorul de Hale, unde, dupa completarea unui formular cu caracteristicile  cladirii, obtineti pe loc o estimare a costurilor de executie pentru o hala metalica.

Pentru anumite tipuri de cladiri, cum ar fi halele de depozitare, sau hale care adapostesc anumite procese de productie sau servicii, va prezentam alternativa de realizare a structurii de rezistenta din profile zincate laminate la rece.

Principalele avantaje ale acestui sistem constructiv sunt:

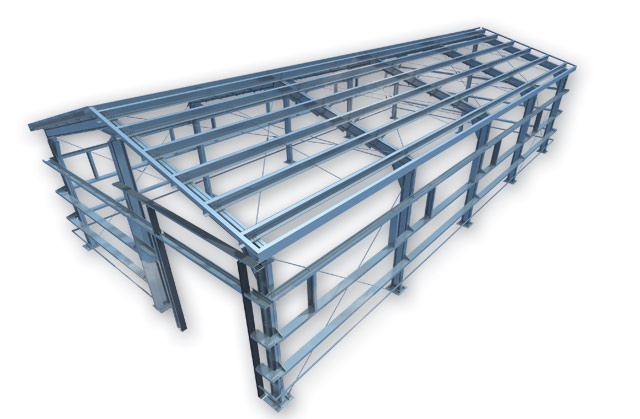

Hala Express Zn

Structura din profile formate la rece

  • greutatea mai mica a structurii care conduce la preturi mai mici pentru constructii
  • rezistenta la coroziune si aspectul placut si uniform in timp al elementelor structurale
  • termene de executie reduse

Ce inseamna structuri din profile zincate laminate la rece?

Profilele care alcatuiesc elementele constructive  (stalpi, grinzi) sunt prelucrate din fasii de tabla subtire (1-3mm in general), zincata la cald (din cauza grosimii mici protectia anticoroziva este esentiala) indoita progresiv prin trecerea prin mai multe  seturi de role. Procesul de formare a sectiunii se desfasoara la rece, iar liniile tehnologice permit in general obtinerea unei varietati foarte mari de forme. continue reading…

Incarcarea din zapada este de cele mai multe ori determinanta in dimensionarea structuri de rezistenta a halelor sau a acoperisurilor cladirilor rezidentiale. Greutatea normata pe care inginerii proiectanti o iau in considerare, a variat (a crescut) in timp, de la o norma la alta. De exemplu, pentru o cladire amplasata in Bucuresti se lua in considerare o incarcare cu zapada de 100 kgf /mp in anii ’70-’80, 147 kgf / mp in anii ’90,  si 196 kgf/mp de la intrarea in vigoare a ultimului normativ in 2005. (kgf – kilogram forta).

continue reading…

Montaj strcutura metalicaConstructiile cu structura metalica reprezinta un sector foarte important al domeniului constructiilor, avand in prezent o aplicabilitate larga, de la constructii cu un singur nivel pana la cladiri foarte inalte, cu reprezentare in  tot spectrul de functiuni (industrial, comercial, rezidential, etc.). Dezvoltarea fara precedent a acestui sector in ultimii zeci de ani are la baza cateva particularitati pe care acest tip de structuri le prezinta:



Gradul mare de prefabricare

Exista doua mari etape in realizarea unei cladiri cu structura metalica: uzinarea si montajul. Uzinarea reprezinta confectionarea in atelier, din laminate sau tabla de otel, a elementelor (stalpi, grinzi, contravantuiri etc.) care vor alcatui, in urma montajului, structura de rezistenta a unei cladiri. continue reading…
